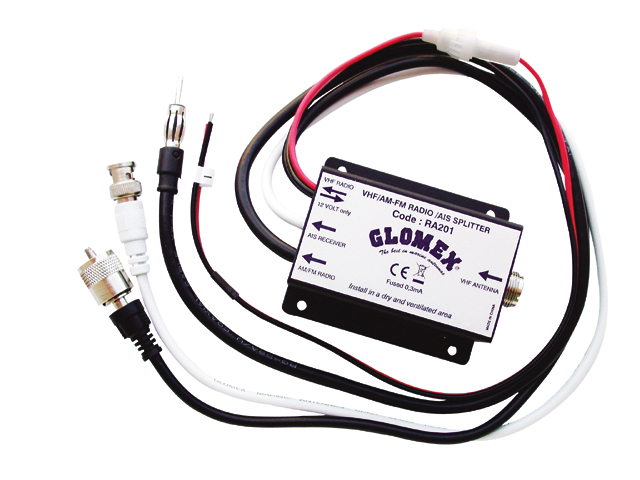

RA201-jakaja mahdollistaa yhden VHF-antennin jakamisen  sekä AM/FM-  ja AIS-radiosignaalien vastaanottamiseen samanaikaisesti VHF-lähetin-vastaanotimen kanssa.

Se on kompakti, taloudellinen ja turvallinen laite, joka on helppo asentaa. Se vaatii vain 12 V virtalähteen ja virrankulutus on enintään 25 mA.

Koaksiaalitulo antennille ja kolme lähtöä VHF-, AM/FM-radiolle ja AIS:lle.

Glomexin kehittämän elektronisen piirin ja sisäänrakennetun esivahvistimen ansiosta RA201-jakaja pystyy tarjoamaan korkean suorituskyvyn kolmessa sovelluksessaan varmistaen tehokkaan VHF-lähetyksen ja vastaanoton.

VHF-jakajan tehonkesto on 100 W, eli kaksi kertaa enemmän kuin useimmat markkinoilla olevat laitteet.

TEKNISET TIEDOT

Impedanssi: 50 ohm

Radiovastaanottoalue: 100 KHz - 200 MHz (GO/PO/OC/FM mukana)

Lähetys-/vastaanottoalue VHF: 100 MHz - 200 MHz (meriradio/kinkkuradio)

AIS-vastaanottoalue: 100 MHz - 200 MHz

Sisäänrakennettu esivahvistin: 15 dB jaettu kahdelle sisääntulolle (tehohäviön kompensoimiseksi)

VHF-tehoalue: 0,2 wattia min - 100 wattia max

Suurin kulutus: 25 mA

Jännitesyöttö: 13,8 V (min. 10 V - 16 V max)

Virransyöttö: pituus 60 cm (2 jalkaa) punainen (+) ja musta (-)

Suojaus: lasisulake 5×20 mm -315 mA (mukana)

Liitännät

VHF-antenni: SO239-liitin

VHF: RG 58 C/U -kaapeli 60 cm (2 jalkaa) pitkä + uros PL259-liitin

Radio: RG 59 A/U-kaapeli 60 cm (2 jalkaa) pitkä + Motorola-urospistoke

AIS: RG 58 C/U -kaapeli 60 cm (2 jalkaa) pitkä + uros BNC-pistoke

Kotelo: pituus 83 mm (3" ¼) x leveys 48 mm (2" x korkeus 38 mm (3" ¼)

Metalli-epoksimaali, korkea ruosteen- ja hapettumiskestävyys

Kiinnitys: 4 x M4

Liitä antennikaapeli PL259-liittimellä jakajan RA201 S0239 liittimeen

Liitä meri-VHF-radio RA201:een käyttämällä RA201:n "VHF-radio"-merikaapelia

Liitä AM/FM-radiovastaanotin RA201:een käyttämällä RA201:n AM/FM-radiokaapelia

Liitä AIS-vastaanotin vain RA201:een käyttämällä RA201:n AIS-vastaanotinkaapelia

Liitä jakajan virtalähde (katkaise virta kytkimellä)

HUOMAUTUKSET:

Varmista, että virtalähteen napaisuus ei ole käänteinen: punainen positiiviseksi (+) ja musta negatiiviseksi (-)

Älä käytä ennen kuin VHF-antenni on kytketty

Älä vaihda liitäntöjä

VAIN "VAIN VASTAANOTIN" AIS-LAITTEILLE. EI SOVELTU LÄHETTÄVIIN AIS-TRANSPONDERILAITTEISIIN."
